金聯宇分析電纜的成纜（芯線絞合）工藝

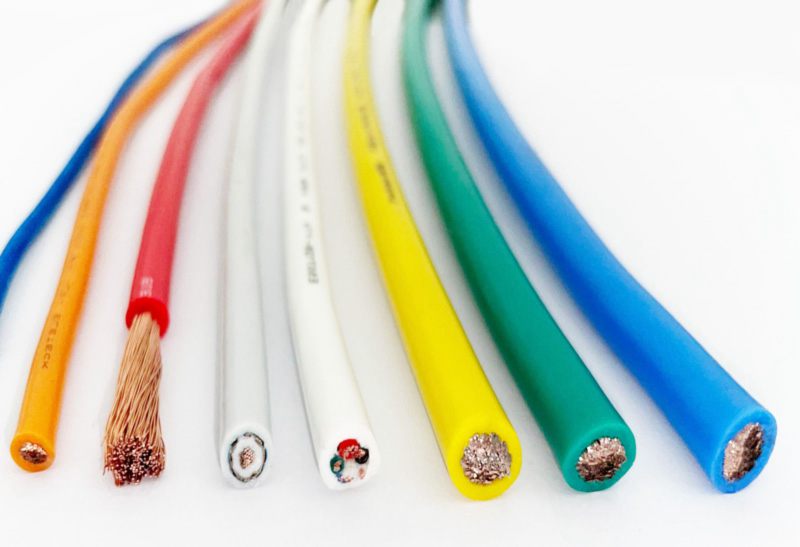

芯線絞合國內稱為成纜，是大多數多芯電纜出產的重要工序之一。由若干絕緣線芯或單元組絞組成纜芯的進程稱芯線絞合。其原理類似如導體絞合，芯線絞合的一般工藝參數核算及線芯在絞合進程中的變形與絞線類似。成纜系數即芯線絞合系數。 理論上成纜系數與絞合節距是沒有聯系的，絞合節距是一個給定的數值，成纜線徑=成纜系數*單芯外徑，實踐上有必定聯系，假如絞合節距很大，那么線芯之間的間隔就大，就不能緊緊靠在一同，實踐的成纜系數要比理論的成纜系數大，所以形成成纜外徑就比規定值大一些。書本上的成纜系數是理論的核算那是線芯緊緊絞合的狀況，實踐中咱們的實踐測得的外徑或多或少的都有一些差錯。
芯線絞合的絞入系數為1+(圓周率X絞合外徑/絞合節距)的二次方. D----絞合外徑. H----絞合節距. 在絞線進程中,關于多芯并芯線分層的狀況,盡管為束絞,各層芯線絞入系數并不相同.為了保存起見,增大安全系 數,而且減化核算,所以在上述絞入系數的核算中D選用芯線絞合的絞合外徑(理論上,各層的絞合系數應為節圓直徑代入上式核算).
絞合節距：是導體繞中心軸繞一周行進的長度。
絞入系數：絞線中單個導體行進一個節距校直后的長度減去節距再比上節距的比值。
芯線絞合有關規劃與核算:
芯線絞合國內稱為成纜，是大多數多芯電纜出產的重要工序之一。由若干絕緣線芯或單元組絞組成纜芯的進程稱芯線絞合。其原理類似如導體絞合，芯線絞合的一般工藝參數核算及線芯在絞合進程中的變形與絞線類似。芯線絞合依據絞合絕緣線芯直徑是否相同分為對稱絞合和不對稱絞合。由于芯線在絞合進程中有曲折變形,有些較粗絕緣芯線在絞合進程選用退扭。如UL2919、CAT.5、IEEE1394、DVI芯線及其它高發泡絕緣芯線。以下分幾個方面敘說芯線絞合的工藝參數核算:
1.對絞:
對絞線的等效外徑：D=1.65d或1.71d (軟質用1.65d,硬質用1.71d),sometimes D=1.86d
復對絞線等效外徑：D=2.6d
多對數絞線等效外徑：對絞節距. 依據對絞組對數,芯線外徑選取.
2. 多芯絞合：
絞合外徑當芯線根數不多時,按正規絞合核算.見下表. 芯線擺放方法及芯線絞合外徑核算可依據下表:
芯數 芯線擺放 外徑比(M=D/d) 中芯空地面積Xd2 外層空地面積Xd2
2 2 2 0 1.571
3 3 2.154 0.04 1.248
4 4 2.414 0.215 1.22
5 5 2.7 0.543 1.259
6 6 3 1.025 1.329
7 1+6 3 0 1.329
8 1+7 3.3 0 1.39
9 1+8 3.7 0 1.679
10 2+8 4 0 2.276
11 3+8 4.154 0.04 2.593
12 3+9 4.154 0.04 2.039
13 4+9 4.414 0.215 2.553
14 4+10 4.414 0.215 2.025
15 5+10 4.7 0.543 2.578
16 5+11 4.7 0.543 2.071
17 6+11 5 1.025 2.641
18 6+12 5 1.025 2.137
19 1+6+12 5 0 2.137
20 1+6+13 5.154 0 1.944
21 1+7+13 5.3 0 2.257
22 1+8+13 5.7 0 4.442
23 2+8+13 6 0 3.598
24 2+8+14 6 0 2.975
25 3+8+14 6.154 0.04 3.285
26 3+9+14 6.154 0.04 3.285
27 3+9+15 6.154 0.04 2.801
28 4+9+15 6.414 0.215 3.282
29 4+9+16 6.414 0.215 2.806
30 4+10+16 6.414 0.215 2.806
31 5+10+16 6.7 0.543 3.319
32 5+11+16 6.7 0.543 3.319
33 5+11+17 6.7 0.543 2.864
34 6+11+17 7 1.025 3.398
35 6+12+17 7 1.025 3.398
36 6+12+18 7 1.025 2.927
37 1+6+12+18 7 0 2.927
38 1+7+12+18 7.3 0 3.458
39 2+6+12+18 8 0 4.705
40 2+7+12+19 8 0 4.254
41 2+7+13+19 8 0 4.254
42 2+8+13+19 8 0 4.254
44 2+8+14+20 8 0 3.774
45 3+8+14+20 8.154 0.04 4.042
48 3+9+15+21 8.154 0.04 2.867
當芯線根數較多并線徑較小的狀況下,可按束絞近似核算(導體絞合外徑核算公式) 絞合節距 一般絞合節距取絞合外徑的15~20倍.有時為了改進線材功能,可選擇適宜的節距.如為了改進線材的曲折功能下降絞合節距.USB電纜為了減小芯線變形,選用節操距.
3.有關絞合中的基圓直徑.節圓直徑.絞合外徑 基圓直徑:
關于某一絞線層,絞線前芯線直徑稱基圓直徑. 節圓直徑:單線絞合在直徑為D0的圓柱體上,以單線軸線至絞線軸線的間隔為半徑的圓為節圓,其直徑為節圓直徑. 絞合外徑:該層絞線的外接圓直徑為絞線外徑. 圖中關于第三層絞合: 基圓直徑為D0(即第二層(1+6)絞合的絞合外徑) 節圓直徑為D’ D’=D0+d 絞合外徑為D D=D’+d
4.絞入系數:
芯線絞合的絞入系數為1+(圓周率X絞合外徑/絞合節距)的二次方. D----絞合外徑. H----絞合節距. 在絞線進程中,關于多芯并芯線分層的狀況,盡管為束絞,各層芯線絞入系數并不相同.為了保存起見,增大安全系 數,而且減化核算,所以在上述絞入系數的核算中D選用芯線絞合的絞合外徑(理論上,各層的絞合系數應為節圓直徑代入上式核算).
